 美國(guó)HIS塗料製品有限公司
滲透型水基多功能防水劑
CP-500WⅡ
應(yīng)用：
CP-500WⅡ用於道路、橋梁、停車(chē)場(chǎng)、停機(jī)坪、住宅、公共建築、廠(chǎng)房、等建築的防水保護(hù)；雕塑、碑石等文物的防水滲透、抗風(fēng)化、防汙染；室內(nèi)外高檔裝飾石材防水防鹼、防汙保護(hù)；坑道、倉(cāng)庫(kù)、地下室牆面防潮、防黴保護(hù)；多雨潮溼地區(qū)建築防黴保護(hù)；沿海地區(qū)建築物防氯化物腐蝕；混凝土結(jié)構(gòu)的防凍融破壞。
作用：
防止漏水、滲水、潮溼
防止風(fēng)化侵蝕
防酸雨及溶液的侵蝕
防氯化物和鹽類(lèi)的滲透
防汙、防黴變
防凍融破壞
防建築物表面開(kāi)裂
特點(diǎn)：
一、CP-500WⅡ是一種滲透型無(wú)色無(wú)痕跡的防水劑，含專(zhuān)用的聚矽氧烷，噴塗後不在物體表面成膜，不改變物體的顏色和結(jié)構(gòu)，而是滲透進(jìn)被塗物體中，滲透深度可達(dá)1/4英寸（6毫米）或更深，成為被塗物表層中的一部分，起到永久的防水作用，即使表面有細(xì)縫或表層受到磨損，水也不會(huì)滲入。

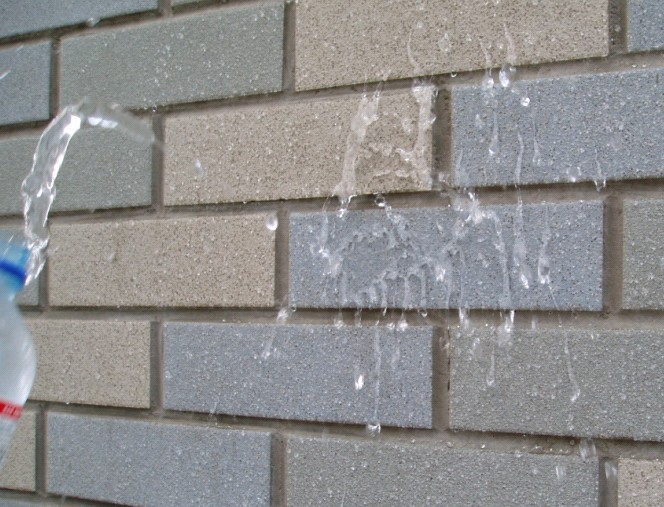

二、噴塗CP-500WⅡ防水劑後，建築物會(huì)變得異常乾淨，因為汙物存留的環(huán)境被破壞了，因此汙物能很容易地被衝洗掉。
三、CP-500WⅡ與其它防水產(chǎn)品不同，區(qū)別在於，大多數(shù)防水產(chǎn)品都含較多固體成分，用來(lái)堵滲水的孔、縫，但本品100%的成分都是用來(lái)和被塗物發(fā)生一系列物理、化學(xué)變化以達(dá)到防水和保護(hù)的效果。其防水功能隨著時(shí)間會(huì)逐漸增強(qiáng)。
四、與矽烷類(lèi)防水劑比較，優(yōu)點(diǎn)在於防水性能持續(xù)時(shí)間更長(zhǎng)，不揮發(fā)，施工條件和存儲(chǔ)要求簡(jiǎn)單，室內(nèi)施工時(shí)對(duì)人及環(huán)境相對(duì)無(wú)汙染。
五、本品可與油漆及乳膠漆共同使用，塗油漆和塗料前先用本品對(duì)表面進(jìn)行預處理，可保持油漆表面乾燥，防止因滲水使漆皮剝落，延長(zhǎng)油漆的使用壽命。（使用前要做試驗(yàn)）
使用前準(zhǔn)備：
去除被噴塗物表面的灰塵、油脂、風(fēng)化物、蠟和塗料等及其它雜物，清理時(shí)可用水刷洗，油脂、蠟和塗料應(yīng)使用專(zhuān)用清洗劑，使用清洗劑後，一定要將清洗劑洗乾淨，待物體表面完全乾燥後方可使用CP-500WⅡ。新的建築表面要等到完全乾燥後方可噴塗。破損的表面，要先將破損處修補好，待其乾燥後噴塗。這些均有利於CP-500WⅡ的有效使用。
CP-500WⅡ防水劑的試驗(yàn)報(bào)告
|
實(shí)驗(yàn)方法 |
過(guò)程描述 |
結(jié)果 |
|
ASTM C89-71 第七節(jié)
ASTM C140-91 第七節(jié)
ASTM C97-90 第七節(jié)
聯(lián)邦規(guī)範
SS-W-110-C-3.5
ASTM C67-91
ASTM G53-88
ASTM E514-86 |
在水中滲泡24小時(shí)，磚吸水降低
在水中滲泡24小時(shí)，加壓3000PSI，水泥塊吸水降低
在水中滲泡48小時(shí)，印第安那石灰巖吸水降低
在水中滲泡72小時(shí)，頁(yè)巖吸水降低
抗風(fēng)化性試驗(yàn)
加速風(fēng)化試驗(yàn)3000小時(shí)
懷俄明大學(xué)建築物磚牆漏水降低 |
96.9%
91.29%
81.7%
99.41%
無(wú)風(fēng)化
憎水性不變
99.9% |
使用說(shuō)明：
CP-500WⅡ的儲(chǔ)運(yùn)方式均採用濃縮液的形式，塑料桶容器包裝。使用前將水按比例加入桶中（視被塗材料而定，18-22倍均可，但不可超過(guò)22倍），人工攪拌15分鐘使其混合均勻後方可使用。
稀釋後的CP-500WⅡ即可刷塗、滾塗或噴塗，噴塗應(yīng)使用低壓噴槍，噴嘴為10-25Psi，夏季不要在陽光暴曬時(shí)噴塗建築物的向陽面，以免塗料過(guò)速揮發(fā)。垂直牆面（立面）一般要施塗兩(liǎng)遍，兩(liǎng)遍間隔3-5分鐘進(jìn)行（最佳效果）。由下向上低壓噴塗或用滾筒塗刷，確定CP-500WⅡ由噴/刷處向下流6-8英寸（150-200mm）確保噴塗充分。水平牆和道路，可低壓噴塗或滾筒塗刷。噴刷至表面溼透保持5分鐘，多孔處可用刷子再刷第二遍。
乾燥時(shí)間是2-6小時(shí)。乾燥時(shí)間隨溫度和空氣溼度變化而變化。
工具的清理可使用肥皂水和自來(lái)水。
CP-500WⅡ不含可燃和易揮發(fā)物，無(wú)毒無(wú)害，易清洗。
包裝形式為： 5加侖（18.925升）塑料桶裝，兌水後的成品液應(yīng)保證在6個(gè)月內(nèi)用完。濃縮液應(yīng)密封保存在0-45℃避光乾燥處，保存期1年半。
產(chǎn)品保證：在正確使用的情況下，保證使用期在八年以上。
注意事項(xiàng)：
應(yīng)用後兩(liǎng)小時(shí)內(nèi)的溫度需在4 - 45℃，不宜用於瀝青類(lèi)表面、金屬表面，不宜用於瓷磚、金屬陶瓷板的表面，應(yīng)用後六小時(shí)內(nèi)須防止雨水。不要隨意稀釋或添加其它物質(zhì)，噴塗前要對(duì)金屬、塑料和玻璃等進(jìn)行必要的防護(hù)。使用本品可對(duì)被塗建築進(jìn)行全面防水保護(hù)。
CP-500WⅡ與其它表面防水塗料的比較
|
CP-500WⅡ防水劑 |
其它防水塗料 |
|
4含聚矽氧烷，作用時(shí)間長(zhǎng)（超過(guò)10年）不揮發(fā)
4進(jìn)入物體表面之內(nèi)6mm，表面不成膜，防水作用不會(huì)因表面磨損而失效
4不改變物體表面的顏色，不影響物體的裝飾性
4再用時(shí)，無(wú)需對(duì)先期的CP-500WⅡ進(jìn)行清洗，可直接再用
4能提高混凝土結(jié)構(gòu)體的堅(jiān)固耐久性和使用壽命 |
4不含聚矽氧烷，作用時(shí)間短（3-4年）易揮發(fā)
4僅在物體表面成膜，如受到表面磨損其防水作用隨之降低或失效
4改變原物體表面的顏色，影響原物體表面的裝飾效果
4再用時(shí)，必須對(duì)先期的塗料進(jìn)行處理，有時(shí)還
要全部剷除，不能直接再用
4一般沒有此項(xiàng)功能 |
刷塗面積表：僅供訂貨時(shí)參考
|
材 料 |
M ²/ L |
L / M ² |
|
磚 牆（多孔） |
2.2 – 2.7 |
0.4 – 0.5 |
|
磚 牆（緻密） |
2.5 – 3.7 |
0.3 – 0.4 |
|
水泥牆（多孔） |
1.0 – 2.0 |
0.5 – 1.0 |
|
水泥牆（緻密） |
2.0 – 3.1 |
0.3 – 0.5 |
|
粉 刷 牆 |
2.5 – 3.1 |
0.3 – 0.4 |
|
光 滑 牆 |
3.1 – 4.9 |
0.2 – 0.3 |
|
灰 泥 |
1.5 – 2.5 |
0.4 – 0.7 |
|
泥 磚、土 牆 |
2.2 – 2.7 |
0.4 – 0.5 |
|
石 灰 巖 |
2.0 – 3.0 |
0.3 – 0.5 |
|
砂 巖 |
2.0 – 3.0 |
0.3 – 0.5 |
|
花 崗 巖 |
10 - 15 |
0.07 – 0.1 |
|
其他（混凝土） |
2.5 – 3.7 |
0.3 – 0.4 |
注：每加侖=3.785升，每100平方英尺=9.29平方米
CP-500WⅡ的物理性質(zhì)
物理性質(zhì) 數(shù) 據(jù)
顏色 奶白
成分 變化的聚矽氧烷
溶劑 水
固體重量 6%
比重 @25℃ 1.00
密度 8.34磅/加侖
燃點(diǎn) 無(wú)
滲透性 6mm
揮發(fā)有機(jī)物含量 ≤0.422磅/加侖(50.62g/l)
可存放時(shí)間 18個(gè)月
變黃度 無(wú)
使用後物體表面變化 無(wú)或微微變暗
美國(guó)懷俄明大學(xué)
工程學(xué)院土木工程和建築工程系
郵政信箱3295，懷俄明州82071-3295
實(shí)驗(yàn)項(xiàng)目：灰泥牆的水滲透性 實(shí)驗(yàn)產(chǎn)品：CP-500WⅡ
實(shí)驗(yàn)單位：美國(guó)懷俄明大學(xué)土木工程系 實(shí)驗(yàn)日期：1994年8月31號(hào)
實(shí)驗(yàn)目的：
多數(shù)的灰泥牆在下雨時(shí)都會(huì)吸收雨水。而應(yīng)用CP-500WⅡ防水保護(hù)劑的灰泥牆的吸水性會(huì)下降。ASTM實(shí)驗(yàn)測(cè)量牆壁變溼的時(shí)間，測(cè)量見(jiàn)水滴的時(shí)間，牆壁溼透的面積，和典型的灰泥結(jié)構(gòu)的總滲水量。我們在一系列的磚牆上實(shí)驗(yàn)和鑑定了CP-500WⅡ防水保護(hù)劑的有效性。在完成了這些未塗防水保護(hù)劑的磚牆之後，把CP-500WⅡ按照平均1加侖噴塗100—125平方英尺牆壁的用量，塗到了這些磚牆上。然後就反反覆覆地對(duì)這些磚牆進(jìn)行實(shí)驗(yàn)。
實(shí)驗(yàn)結(jié)論：
這個(gè)實(shí)驗(yàn)的方法是ASTM E514-86. 實(shí)驗(yàn)測(cè)量：
l 牆的滲流量
l 總的浸溼面積
l 滲透所需要的時(shí)間
l 牆的背面出現(xiàn)水滴的時(shí)間
模擬的雨水是按照每小時(shí)5.5英寸的降雨量和每小時(shí)62.5英裡的風(fēng)力均勻的灑到牆上的。
實(shí)驗(yàn)結(jié)果：
CP-500WⅡ降低了牆的總溼透面積，延長(zhǎng)了溼潤(rùn)在牆的背面出現(xiàn)的時(shí)間。具體結(jié)果如下：
l 可見(jiàn)潮溼出現(xiàn)的時(shí)間：經(jīng)過(guò)4小時(shí)的淋雨之後，未見(jiàn)潮溼
l 可見(jiàn)水滴出現(xiàn)的時(shí)間：經(jīng)過(guò)4小時(shí)的淋雨之後，未見(jiàn)水滴
灰泥牆的水滲透性.
l 經(jīng)過(guò)4小時(shí)的淋雨之後的溼透面積：完全沒有出現(xiàn)溼透情況
l 經(jīng)過(guò)4小時(shí)的淋雨之後收集到的雨水：沒有
ASTM E514-86實(shí)驗(yàn)總結(jié)
化學(xué)產(chǎn)品CP-500W
|
牆編號(hào) |
牆狀態(tài) |
出現(xiàn)浸溼的時(shí)間
（分） |
出現(xiàn)水滴的時(shí)間
（分） |
4小時(shí)淋雨後
的溼透面積
（%） |
4小時(shí)淋雨後收集到的雨水（加侖） |
|
1
2
3 |
未用CP500W
使用CP500W
未用CP500W
使用CP500W
未用CP500W
使用CP500W |
36 >240 7.31 0
>240 >240 0 0
1 >240 33.92 0.26
>240 >240 0 0
9 115 39.18 0.10
>240 >240 0 0 |
|
平均 |
未用CP500W
使用CP500W |
15 38 26.80 0.12
>240 >240 0 0 |
備註：ASTM E514-86提供了鑑定防水保護(hù)劑對(duì)牆壁滲透的保護(hù)能力的方法，應(yīng)用此法對(duì)不同產(chǎn)品做實(shí)驗(yàn)結(jié)果進(jìn)行比較時(shí)，最重要的是與未塗防水保護(hù)劑的牆壁的滲水量和溼透面積做比較。
美國(guó)陸軍部
西南局. 工程部
美國(guó)德克薩斯州卡斯街4815號(hào)，
郵政信箱36045，郵編75235—8011
美國(guó)奧克拉荷馬市 1988年8月2日
美國(guó)化學(xué)產(chǎn)品公司
主題：噴塗CP-500w防水保護(hù)劑與未噴塗CP-500W防水保護(hù)劑混凝土塊的凍—化實(shí)驗(yàn)結(jié)果比較
致所有欲知CP-500W防水保護(hù)劑產(chǎn)品的單位：
1988年6月1日，為了美國(guó)陸軍部工程局的工程，用成氣泡混合方式鑄造了一系列的混凝土塊，用來(lái)確定當(dāng)他們經(jīng)過(guò)凍—化實(shí)驗(yàn)時(shí)，其抗凍—化的能力。當(dāng)然，混凝料（水泥和砂）本身的質(zhì)量，也是決定凍—化破壞的主要因素。
在美國(guó)化學(xué)品公司的要求下，這一系列的混凝土塊就應(yīng)用了該公司的CP-500W防水保護(hù)劑，做了300個(gè)循環(huán)的凍—化實(shí)驗(yàn)。三塊未用該公司防水保護(hù)劑的混凝土塊也做了同樣的300個(gè)循環(huán)的凍—化實(shí)驗(yàn)。二者進(jìn)行了比較。
實(shí)驗(yàn)開(kāi)始，首先做的是聲波實(shí)驗(yàn)，旨在建立這些混凝土塊的聲波彈性模量。當(dāng)這些混凝土塊在凍—化實(shí)驗(yàn)工程中逐漸遭到破壞時(shí)，聲波穿過(guò)這些混凝土塊的速度也就變得越來(lái)越慢。這個(gè)聲波速度的減小，就是對(duì)混凝土塊的抗凍程度的測(cè)量。
實(shí)驗(yàn)證明，用過(guò)該公司之CP-500W防水保護(hù)劑的混凝土塊，在經(jīng)過(guò)50-70個(gè)循環(huán)的凍—化實(shí)驗(yàn)之後，其損壞就停止了（見(jiàn)圖一），而幾塊未用防水保護(hù)劑的混凝土塊則表現(xiàn)出耐久性的持續(xù)降低。
表一是根據(jù)其相當(dāng)彈性動(dòng)力模量所確定的堅(jiān)固耐久係數(shù)（DFE值）範圍。DFE值通常反映粗粒混合物的質(zhì)量等級(jí)和起堅(jiān)固耐久性。
表一：DFE值和質(zhì)量等級(jí)
|
DFE值
>75
57-75
25-50
<25 |
質(zhì)量等級(jí)
優(yōu)秀
良好
一般
差 |
圖一是使用CP-500W防水保護(hù)劑的混凝土塊和三塊未使用防水保護(hù)劑的混凝土塊的聲波實(shí)驗(yàn)測(cè)定結(jié)果。由圖可見(jiàn)，使用CP-500W防水保護(hù)劑的混凝土塊的耐久係數(shù)是82，其質(zhì)量等級(jí)為優(yōu)秀；而未使用防水保護(hù)劑的混凝土塊的質(zhì)量等級(jí)為一般。這個(gè)質(zhì)量等級(jí)的變化表明，CP-500W防水保護(hù)劑提高了混凝土的堅(jiān)固耐久性。
從這個(gè)凍—化實(shí)驗(yàn)中可以的出一個(gè)實(shí)際的結(jié)論，就是，任何的混凝土結(jié)構(gòu)，只要是應(yīng)用美國(guó)化學(xué)產(chǎn)品公司之CP-500W防水保護(hù)劑的，均能夠提高它的堅(jiān)固耐久性和使用壽命。
這個(gè)混凝土抗快速冷凍、快速融化的實(shí)驗(yàn)，是按照ASTMC—666—84和CRD114實(shí)驗(yàn)方法完成的。.
所有的發(fā)現(xiàn)均是前沿性的，進(jìn)一步的實(shí)驗(yàn)會(huì)對(duì)其特點(diǎn)做更多的補充。
編寫(xiě)報(bào)告：BILL MCENEN
SWD實(shí)驗(yàn)室實(shí)驗(yàn)員
鑑定通過(guò)：WILLIAMR.TANNER
SWD實(shí)驗(yàn)室主任
圖一 美國(guó)陸軍部工程局所做的凍/融測(cè)試
|
沈網(wǎng)警備案20040880號(hào)
增值電信業(yè)務(wù)經(jīng)營(yíng)許可證：遼B2-20190027
